42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

42JXL150K.42ZYT Motor de engranajes planetarios DC cepillado 12v 24v, con engranajes helicoidales versión de bajo ruido

Productos - Motor de engranajes planetarios de corriente continua con cepillo
  • Resaltar

    Motor de reducción planetario de 42 mm de corriente continua

    ,

    Motor de corriente continua de 42 mm de alto par

    ,

    Motor de reducción con engranaje planetario de corriente continua 100 rpm

  • Garantía
    3 años
  • Puerto
    ciudad de Shanghai
  • En la actualidad
    personalizado para diferentes potencias
  • Velocidad (RPM)
    personalizado para diferentes potencias
  • Corriente continua (A)
    personalizado
  • Utilización
    Automóvil, bicicleta eléctrica, abanico, electrodoméstico, máquina, robot
  • Tipo
    Motor de engranajes
  • Torque de trabajo
    hasta 15 Nm
  • Construcción
    Imán permanente
  • Conmutación
    Sin escobillas
  • Proteger la característica
    A prueba de goteo
  • Eficiencia
    IE 1
  • Lugar de origen
    Changzhou China
  • Nombre de la marca
    SMART AUTOMATION
  • Certificación
    CE
  • Número de modelo
    Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad comp
  • Cantidad de orden mínima
    50
  • Precio
    To be negotiated
  • Detalles de empaquetado
    Para ser negociado
  • Tiempo de entrega
    Para ser negociado
  • Condiciones de pago
    D/A, T/T, L/C, D/P
  • Capacidad de la fuente
    10000 piezas/piezas por mes

42JXL150K.42ZYT Motor de engranajes planetarios DC cepillado 12v 24v, con engranajes helicoidales versión de bajo ruido

  • 42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
  • 42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
  • 42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
  • 42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
  • 42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
  • 42JXL150K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Obtener precio Contactar ahora

El cepilloelMotor de engranajes planetarios de CC42JXL15Está bien.42Serie ZYT





El motorEn generalEspecificaciones:

Los rodamientos: rodamientos de bolas de alta calidad

Imán: Imán de ferrita dura, de 2 polos

Clase de protección: IP40

Clase de aislamiento: Clase F / Temperatura de trabajo: -40°C~+140°C

Certificaciones: CE y ROHS



Las opciones:

Configuraciones de voltaje, bobinado, eje, montaje y plomo personalizadas

Circuito de supresión EMI/RFI; protección térmica

Aislamiento a altas temperaturas de la clase H



A continuación se presentan sólo los modelos típicos

Proporcionamos tensión, especificación, eje, montaje y aditores de motor personalizados.

Helical Gears, versión de bajo ruido







42ZYTEl motor principalEspecificación técnica:

Modelo Unidad 42Se aplicará el procedimiento siguiente: 42ZYT02A. No 42ZYT03A. No 42ZYT04A 42ZYT05A
Voltagem nominal VDC 24v (opcional para 12v hasta 60vdc)
No hay velocidad Rpm y velocidad 4200 4200 3800 4200 4200
Torque nominal el número de unidades de producción 38 43 57 70 105
Velocidad nominal Rpm y velocidad 3600 3600 3100 3600 3600
NombradoEn la actualidad A. No 0.86 0.98 1.2 1.6 2.3
Potencia de salida No 14.5 16.2 18.50 26.5 40
Peso G. 390 460 500 540 700
Duración del motor ¿ Qué pasa? 70 80 85 90 115





42JXL15Está bien. Las especificaciones de las cajas de engranajes planetarias:



El anilloM.de las arterias En polvoEl metal
En el momento de¿ Qué?Producción todos los rodamientos
Max. Radial- ¿ Qué?el año pasado (12mm desdeF: el preciolargo) No más200N
- ¿Qué quieres decir?El SHaciendaA. Noel mismo- ¿ Qué?el agua No más100N
Las demás:Pel estado deEl Ssemana (Nooídos aF: el preciolargo) ≤ 006En el caso de los
Acto de trabajoPel estado deEl SHacienda ≤ 03En el caso de los
Reacción enNoo-carga) No más2.5°
- ¿ Qué es?El ejeT PRespuestaF: el precioEs elF: el precioOcio No más150N



42JXL150K.42ZYT Motor de engranajes planetarios DC cepillado 12v 24v, con engranajes helicoidales versión de bajo ruido 0

*Equipo de engranajes helicoidales con bajo ruido



ReducciónR- ¿Qué es? T máximo nominalel orcoPermitido - ¿ Qué es?M.- ¿ Qué?T.el orcoPermitido Eficiencia L (mm) Peso (g)
1/3.71 1/5.18 1.5 N.m. 4.0 N.m El 90% 31.5 ± 0.5 244
¿Qué es el amor? 1/14 ¿Qué es la religión? 1/27 4.0 N.m 12 Nm El 81% 42.1 ± 0.5 314

1/49 1/59 ¿Cómo se llama? 1/68

1/82 y 1/95 ¿Qué es la verdad?

 10 Nm Las demás: 73 por ciento 52.5 ± 0.5 433

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 No más de 15 Nm No más de 38 N.m El 66% 62.9 ± 0.5 519





42JXL15Está bien..42Se aplicará el procedimiento siguiente: Equipo planetarioEl motorEspecificaciones:

Ratio de reducción Unidad 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiencia   El 90% El 90% El 81% El 81% El 81% 73 por ciento 73 por ciento 73 por ciento 73 por ciento 73 por ciento 73 por ciento El 66% El 66% El 66% El 66% El 66% El 66% El 66% El 66%
No hay velocidad Rpm y velocidad 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torque nominal Nm 0.1 0.2 0.4 0.6 0.8 1.4 1.6 1.9 2.3 2.6 3.2 4.5 5.5 6.3 7.6 8.9 10.7 12.4 14.9
Velocidad nominal Rpm y velocidad 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL15Está bien..42ZYT02A. No Equipo planetarioEl motorEspecificaciones:

Ratio de reducción Unidad 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiencia   El 90% El 90% El 81% El 81% El 81% 73 por ciento 73 por ciento 73 por ciento 73 por ciento 73 por ciento 73 por ciento El 66% El 66% El 66% El 66% El 66% El 66% El 66% El 66%
No hay velocidad Rpm y velocidad 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torque nominal Nm 0.1 0.2 0.5 0.7 0.9 1.5 1.9 2.1 2.6 3.0 3.6 5.1 6.2 7.2 8.7 10.0 12.1 14.0 15.0
Velocidad nominal Rpm y velocidad 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL15Está bien..42ZYT03A. No Equipo planetarioEl motorEspecificaciones:

Ratio de reducción Unidad 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiencia   El 90% El 90% El 81% El 81% El 81% 73 por ciento 73 por ciento 73 por ciento 73 por ciento 73 por ciento 73 por ciento El 66% El 66% El 66% El 66% El 66% El 66% El 66% El 66%
No hay velocidad Rpm y velocidad 1024.3 733.6 271.4 200.0 140.7 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
Torque nominal Nm 0.2 0.3 0.6 0.9 1.2 2.0 2.5 2.8 3.4 4.0 4.8 6.8 8.2 9.5 11.5 13.3 15.0 15.0 15.0
Velocidad nominal Rpm y velocidad 835.6 598.5 221.4 163.2 114.8 63.3 52.5 45.6 37.8 32.6 27.0 17.1 14.2 12.3 10.2 8.8 7.3 6.3 5.2



42JXL15Está bien..42ZYT04A. No Equipo planetarioEl motorEspecificaciones:

Ratio de reducción Unidad 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiencia   El 90% El 90% El 81% El 81% El 81% 73 por ciento 73 por ciento 73 por ciento 73 por ciento 73 por ciento 73 por ciento El 66% El 66% El 66% El 66% El 66% El 66% El 66% El 66%
No hay velocidad Rpm y velocidad 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torque nominal Nm 0.2 0.3 0.8 1.1 1.5 2.5 3.0 3.5 4.2 4.9 5.9 8.4 10.1 11.7 14.1 15.0 15.0 15.0 15.0
Velocidad nominal Rpm y velocidad 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXL15Está bien..42ZYT05A. No Equipo planetarioEl motorEspecificaciones:

Ratio de reducción Unidad 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiencia   El 90% El 90% El 81% El 81% El 81% 73 por ciento 73 por ciento 73 por ciento 73 por ciento 73 por ciento 73 por ciento El 66% El 66% El 66% El 66% El 66% El 66% El 66% El 66%
No hay velocidad Rpm y velocidad 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torque nominal Nm 0.4 0.5 1.2 1.6 2.3 3.8 4.5 5.2 6.3 7.3 8.8 12.5 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Velocidad nominal Rpm y velocidad 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



El engranaje del motorDibujo:





42JXL150K.42ZYT Motor de engranajes planetarios DC cepillado 12v 24v, con engranajes helicoidales versión de bajo ruido 1

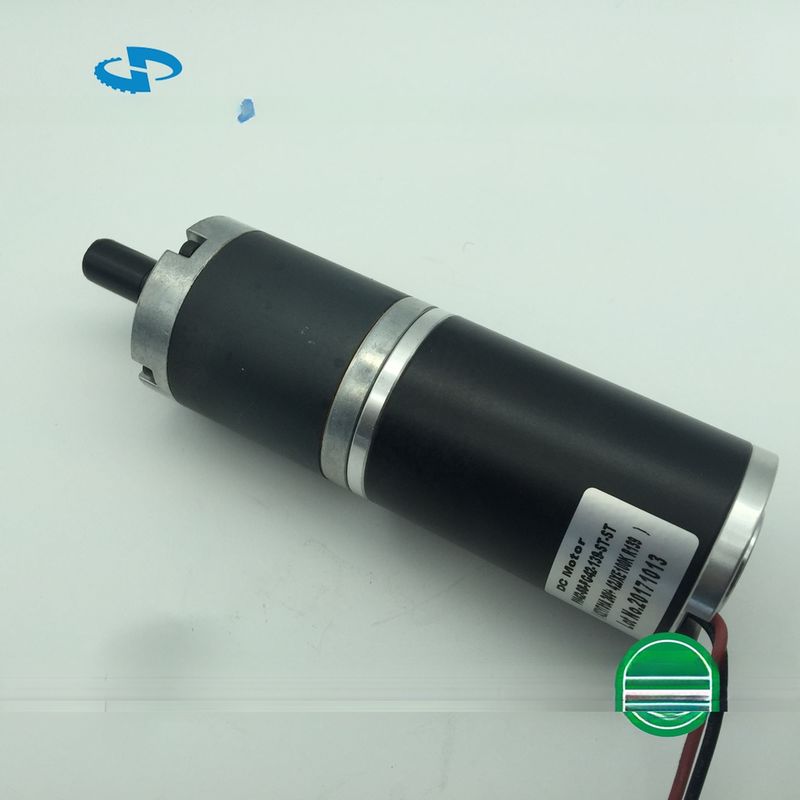

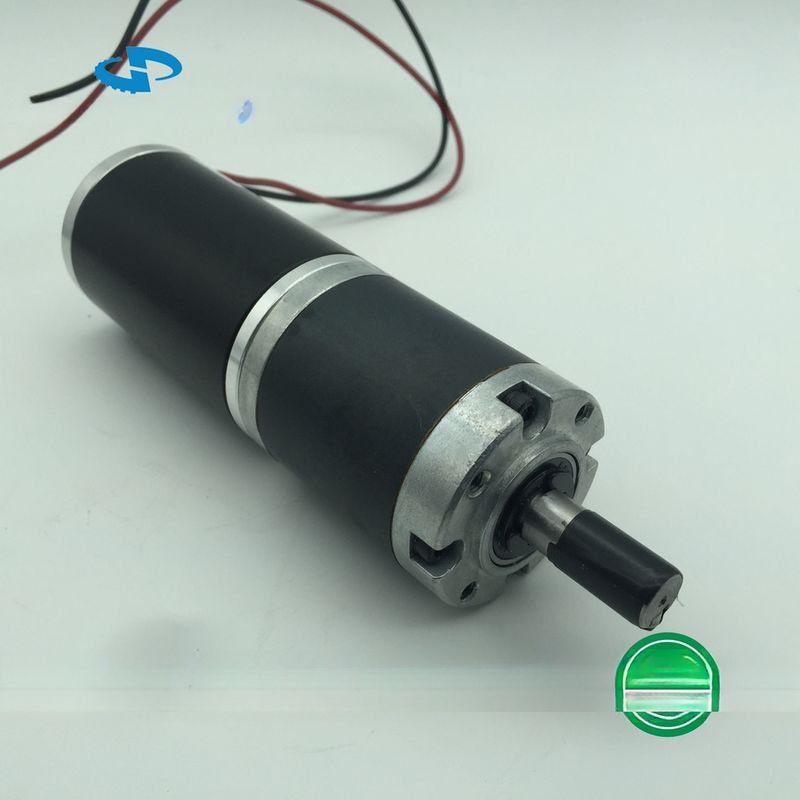

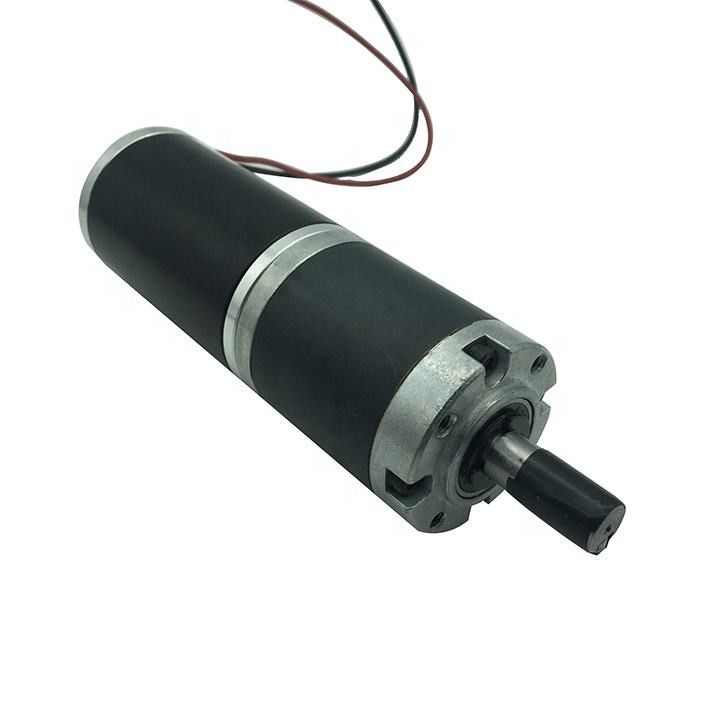

Imagen del motor



42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version

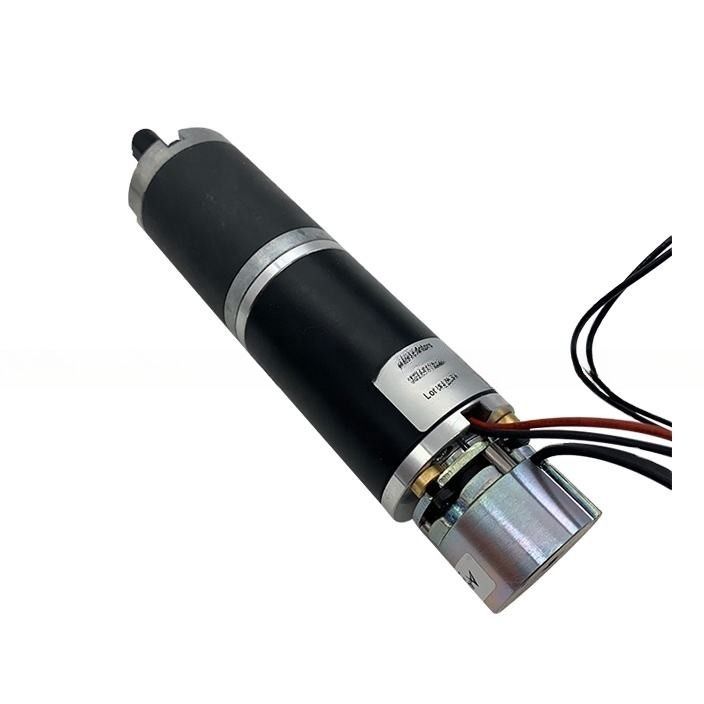

Opción: Freno integrado

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version

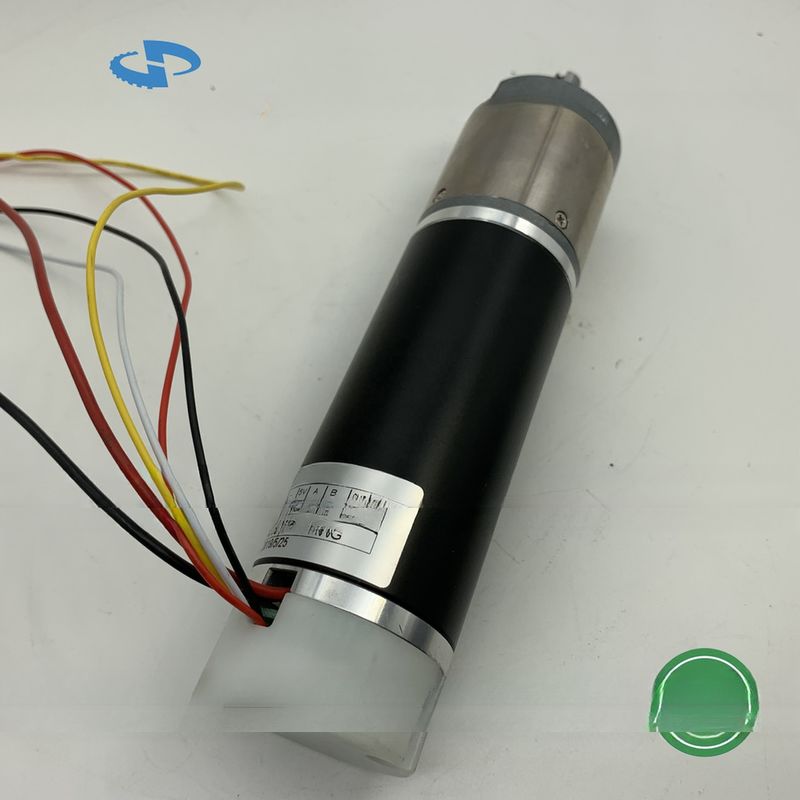

Opción: codificador integrado

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version

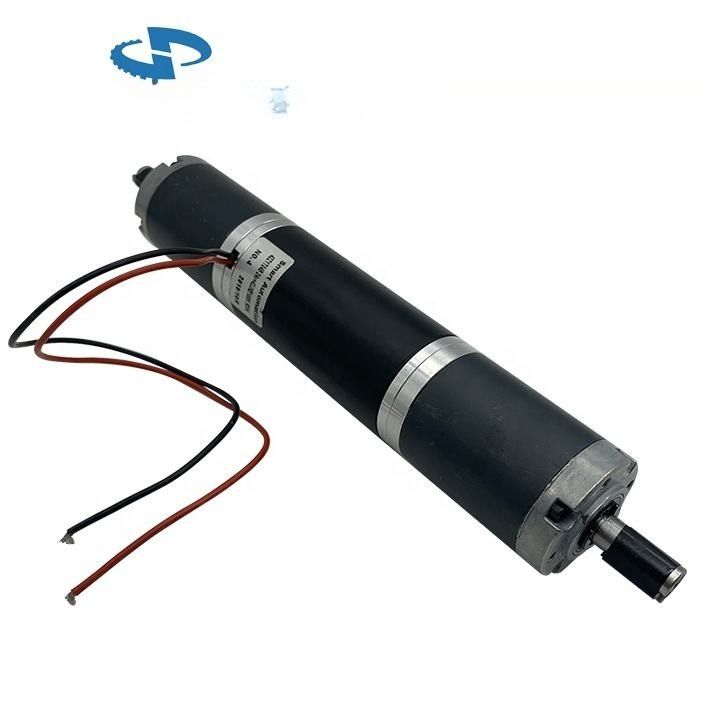

Opción: caja de cambios doble

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version
